XZS系列三次元振動篩（旋振篩）產品概述:

XZS系列旋振篩是一種高精度細粒篩分設備,我公司在吸收國內外先進技術基礎上設計出具有國內先進水平的機型,本旋振篩最高篩分500目,本機是通過振動電機的上下激振力使其做三次元運動,迫使物料成螺旋跳躍前進,最終由出料口排除。

XZS系列三次元振動篩（旋振篩）主要特點:

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。

3.篩網不阻塞、粉末不飛揚、篩分最細可達500目（28微米）過濾最細可達5微米。

4.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。

5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。

XZS系列三次元振動篩（旋振篩）主要結構:

各種旋振篩,一般由篩蓋(通常設有進料接口)、篩框(內裝篩網組件)、 驅動裝置（通常為立式振動電機）、隔振裝置（一組支承彈簧）、底座等幾部分組成，其中，篩蓋與篩框為振動部分，其它部分為非振動部分，另外，底座兼有支承功用，其基本結構與組成參見附圖。

篩框為旋振篩的主要參振部分。篩框通常由板材卷焊而成，其上下端均有一承接圖，下內部設有一法蘭圈，用于固定篩網組件等結構。

XZS系列三次元振動篩（旋振篩）工作原理:

旋振篩基本原理是利用電機軸上下安裝的重錘（不平衡重錘），將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡，可以對物料進行精篩分、概率篩分等。

XZS系列三次元振動篩（旋振篩）主要適用行業：

公害處理類：廢水、廢油、糞尿等。

醫藥類：中藥粉、西藥粉、醫藥原料粉等。

金屬冶金類：鉛粉、氧化鋅、氧化鈦、鑄造砂、金剛粉、鋁粉、鐵粉、各種金屬粉末等。

化工類：樹脂、涂料、顏料、橡膠、碳黑、活性炭、助溶劑、膠份、元明粉、聚乙稀粉、石英砂等。

窯業類：玻璃、陶瓷、瓷泥漿、研磨材料、耐火磚材、高嶺土生石灰、云母、氧化鋁、碳酸鈣(重)等。

食品類：糖、鹽、味精、淀粉、奶粉、豆漿、果汁、米粉、脫水蔬菜、果汁、酵母液、鳳梨汁、魚粉、食品添加劑等。

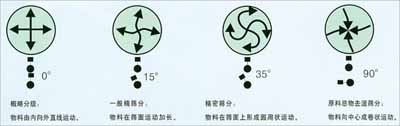

XZS系列三次元振動篩（旋振篩）物料運動軌跡圖：

XZS系列三次元振動篩（旋振篩）型號含義：

X Z S （P）

┬┬┬┬

│││└────────普通電機

││└──────────篩分

│└───────────振動

└─────────────旋轉

XZS系列三次元振動篩（旋振篩）技術參數表:

注：因物料的差異及篩網目數不同，表中產量供參考。

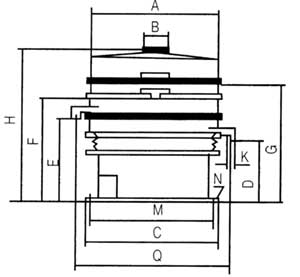

XZS系列三次元振動篩（旋振篩）外形及安裝尺寸：

產品提示：旋振篩常采用普鋼或304不銹鋼制作，常說的不銹鋼機型指接觸物料部分為不銹鋼，對于有特殊要求的物料，需采用全不銹鋼需要說明。
