平面回轉（旋）篩結構構成特點及工作原理介紹

平面回轉（旋）篩是食品，化工，礦物，塑料，回收，其它。典型應用：糧食篩分，尿素篩分，復合肥篩分，磷酸二銨篩分，硅合金篩分，陶粒篩分，純堿篩分，芒硝篩分，石墨篩分，PVC成品粉末篩分，活性炭篩分，碳化硅篩分，磨料篩分，焊劑篩分，木片篩分，煙草篩分，茶葉篩分等篩分工序中使用效果尚佳的一款篩分機。

平面回轉篩是一種主要應用在橡膠顆粒，重堿，尿素，陶粒，氧化鋯，還原鐵鈦粉，飼料，糧食，食品添加劑，制糖行業，化工，塑料，礦業等多種行業中原料及成品的篩選分級時需要篩分產量大，占地面積小的高產值不同于振動篩的一種篩機。隨著市場上循環經濟的發展，在廢舊塑料行業中的篩分和篩選也逐漸增多，該型號的篩機也可針對破碎或是粉碎后的料進行粒度分級篩選。

特點：

1、平面回旋篩物料運動軌跡是“s”型，因此與同篩分面積的直線振動篩相比，篩分產量大一倍之多。

2、多種進料模式：全封閉結構，在篩分精細粉末時粉末不飛揚，保護生產現場環境；而敞開式的結構適合顆粒度大的物料篩分，方便觀察投料情況以及物料在篩面上的運動狀態。

3、物料在篩面是做的水平往復運動，動力源是普通電機加減速機，因此幾乎沒有受到振動，故不會破壞物料的原有結構，適合多種物料的篩分和篩選。

4、采用萬向基座，保證設備平衡運轉，也可以根據客戶現場采用吊掛式結構，另外該設備也可以設計多層篩分最多可達四層。

平面回轉篩工作原理：

平面回轉篩又叫往復篩，其驅動裝置所產生的振動力是繞定軸方向呈一定規律變化的慣性力，篩機啟動后，篩箱在這一慣性力的作用下作前后往復運動，帶動篩面作圓周性的周期搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間小于篩孔的物料透過篩孔落入下層篩箱中，成為篩下物，而大于篩孔的物料則在篩面上走過”S”彎后，在排料口排出，最終完成篩分工作。

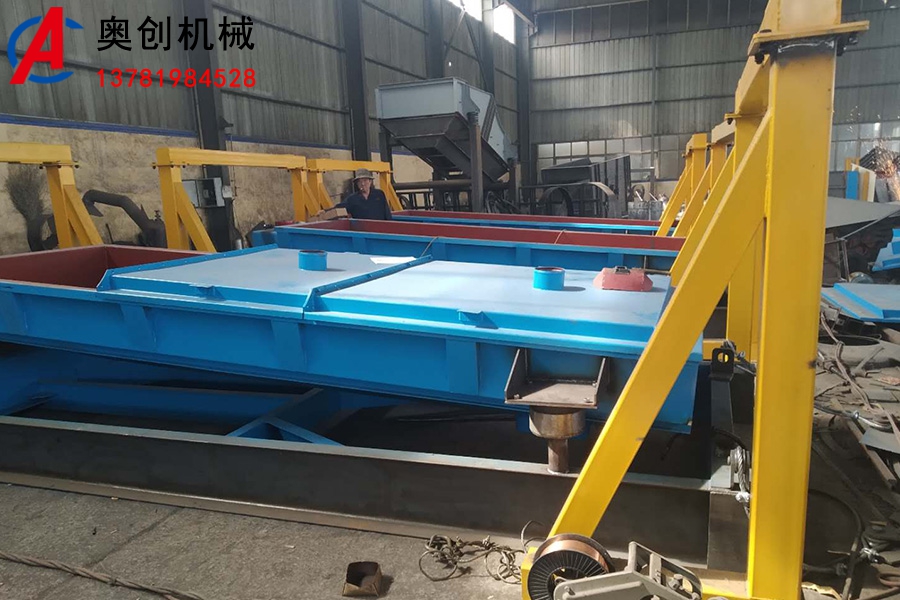

平面回旋篩主要是由篩箱，密封蓋，驅動裝置，支撐架以及減振裝置等組件構成。

篩箱：篩箱主要包括篩框，篩網，篩格，彈簧卡和彈跳球等組成，其中篩框和直線振動篩篩框差不多都可以分為木質網架和不銹鋼網架兩種，根據物料的篩分情況可以在網架內放置彈跳球。

密封蓋：密封蓋一般為鋼質結構一方面對篩箱起到密封作用，另一方面對篩框起到壓緊作用，在密封蓋上可以開四個觀察窗，用來隨時觀察物料的運行狀況。

驅動裝置：包括驅動器，電動機，鎖緊套，萬向軸，鎖緊螺母，止動墊圈和錐套等組件組成。錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。
